Vỏ Tủ Điện Ngoài Trời: Tiêu Chuẩn IP Và Kỹ Thuật Gia Công Chống Nước

Môi trường ngoài trời là thử thách lớn nhất đối với các thiết bị điện. Nước mưa, bụi bẩn và tia UV có thể phá hủy hệ thống điều khiển bên trong nếu lớp vỏ tủ điện ngoài trời không được thiết kế và gia công đạt chuẩn.

Để giải quyết vấn đề này, tiêu chuẩn IP và cấu trúc cơ khí là hai yếu tố sống còn.

1. Tiêu chuẩn IP cho vỏ tủ điện ngoài trời là gì?

IP (Ingress Protection) là chỉ số đánh giá mức độ bảo vệ của vỏ bọc chống lại sự xâm nhập của chất rắn (bụi) và chất lỏng (nước). Với vỏ tủ điện đặt ngoài trời, OSATA khuyến nghị các tiêu chuẩn sau:

• IP54: Chống bụi tốt và chống nước phun từ mọi hướng. Phù hợp cho tủ có mái che phụ hoặc đặt dưới hiên.

• IP55: Chống bụi và chống tia nước áp suất thấp. Tiêu chuẩn phổ biến nhất cho tủ điện ngoài trời thông thường.

• IP65: Chống bụi hoàn toàn và chống nước phun áp suất cao. Bắt buộc cho các môi trường thường xuyên ngập nước hoặc chịu mưa bão trực tiếp.

2. Kỹ thuật gia công cơ khí chống nước tại xưởng OSATA

Một chiếc vỏ tủ điện đạt IP cao không chỉ nhờ gioăng cao su, mà phải xuất phát từ bản vẽ kỹ thuật 3D (Autodesk Inventor) chuẩn xác và công nghệ chấn CNC. Tại OSATA, chúng tôi tối ưu thiết kế chống nước qua 3 chi tiết cốt lõi:

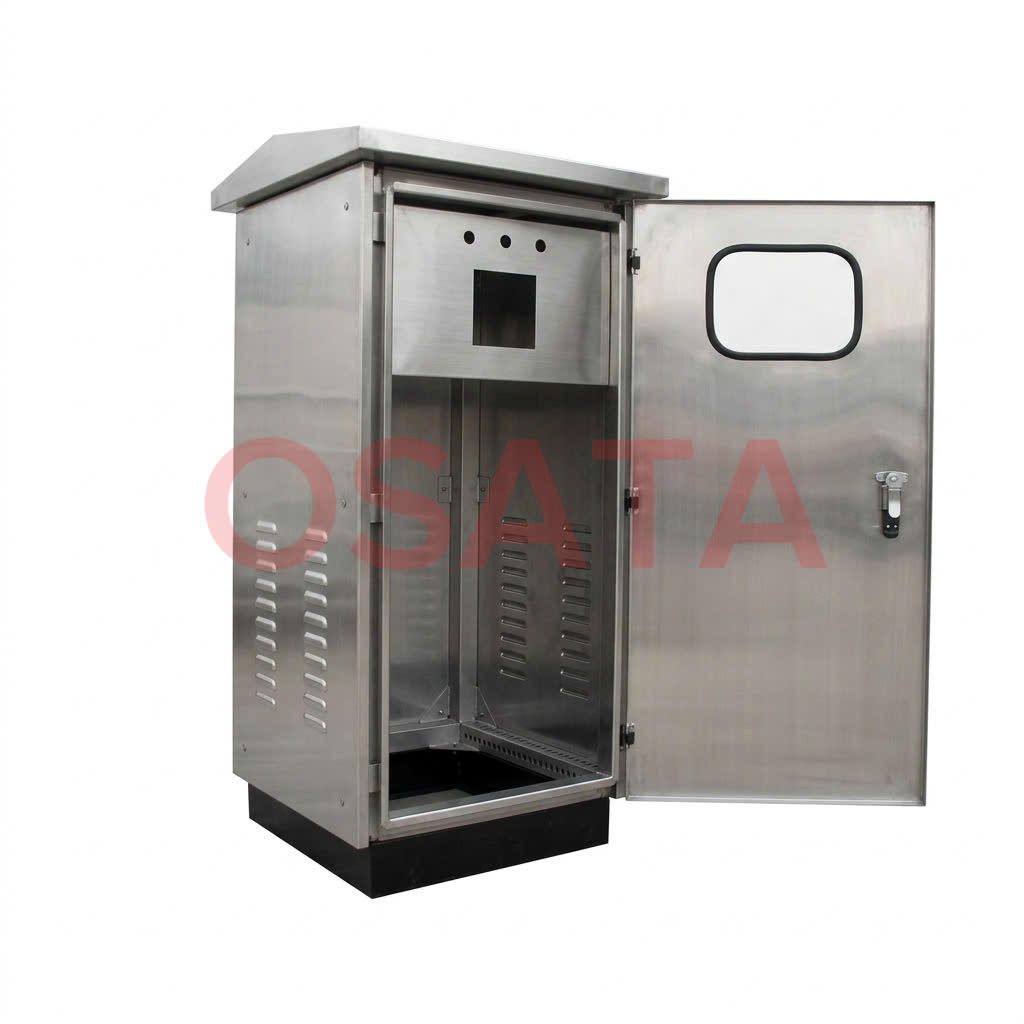

• Hèm bẫy nước (Water Trap): Thay vì để mép cánh tủ phẳng, xưởng sử dụng máy chấn CNC để gập mép khung tủ thành các rãnh hình chữ U hoặc chữ V. Khi nước mưa tạt vào khe hở, nước sẽ rơi vào rãnh và chảy dọc xuống dưới theo nguyên lý trọng lực, không thể xâm nhập vào trong.

• Mái che dốc (Sloped Roof): Mái che của tủ ngoài trời luôn được chấn nhô ra khỏi mặt cánh từ 30mm – 50mm và có độ dốc từ 10 – 15 độ. Thiết kế này giúp nước mưa trôi tuột ngay lập tức, không gây đọng nước làm gỉ sét nóc tủ.

• Khe tản nhiệt chống hắt: Các lưới chớp tản nhiệt được đột dập dạng vảy cá dốc xuống. Vừa đảm bảo thông gió làm mát thiết bị, vừa ngăn chặn nước hắt ngược vào trong.

Quá trình gia công cơ khí chính xác là yếu tố quyết định độ bền của công trình. Để được tư vấn bản vẽ 3D và ngoài trời đạt chuẩn, hãy gửi yêu cầu kỹ thuật trực tiếp cho OSATA.
