Hướng dẫn phân tích phần tử hữu hạn (FEA) cho khung Bàn thao tác lắp ghép

Phân tích phần tử hữu hạn (FEA) giúp kiểm nghiệm độ cứng vững của kết cấu cơ khí trước khi sản xuất, loại bỏ việc thiết kế dư thừa vật liệu theo cảm tính. Bài viết hướng dẫn thiết lập bài toán tĩnh học, chia lưới và đọc kết quả FEA cho khung thép công nghiệp.

1. Vai trò của FEA trong thiết kế cơ khí

FEA chia kết cấu thành các phần tử hình học nhỏ (Mesh) kết nối qua các nút (Nodes). Việc này giúp kỹ sư tính toán chính xác biến dạng, ứng suất tại từng vị trí của khung, đảm bảo an toàn chịu tải thực tế.

2. Thiết lập bài toán và Thông số vật liệu

Để phân tích trên các phần mềm như Inventor Nastran, cần khai báo vật liệu và điều kiện biên chuẩn xác:

• Vật liệu: Thép SS400 (Giới hạn chảy $S_y$ = 250 MPa) hoặc Inox 304 ($S_y$ = 205 MPa).

• Loại lưới: Tetrahedral (Tứ diện), kích thước cơ sở 10mm, làm mịn (Refinement) xuống 3mm tại các mối hàn.

• Điều kiện ngàm: Fixed (Khóa 6 bậc tự do tại vị trí chân đế tiếp xúc sàn).

3. Phân bổ tải trọng (Load Cases)

Khung hiếm khi chịu tải phân bố đều. Cần giả lập Load Cases sát thực tế sản xuất:

• Tải trọng động: Lực sinh ra khi đặt vật nặng đột ngột lên mặt bàn.

• Tải trọng lệch tâm: Xuất hiện khi gá lắp thêm thiết bị nặng. Ví dụ, việc bắt vít treo một tủ điện điều khiển ở bên hông chân bàn sẽ sinh ra mô-men uốn vặn xoắn lớn tại chân trụ, cần khai báo Vector lực tương ứng.

4. Đánh giá Ứng suất Von Mises và Hệ số an toàn (FOS)

Sau khi chạy giải thuật, có hai kết quả quan trọng cần đọc:

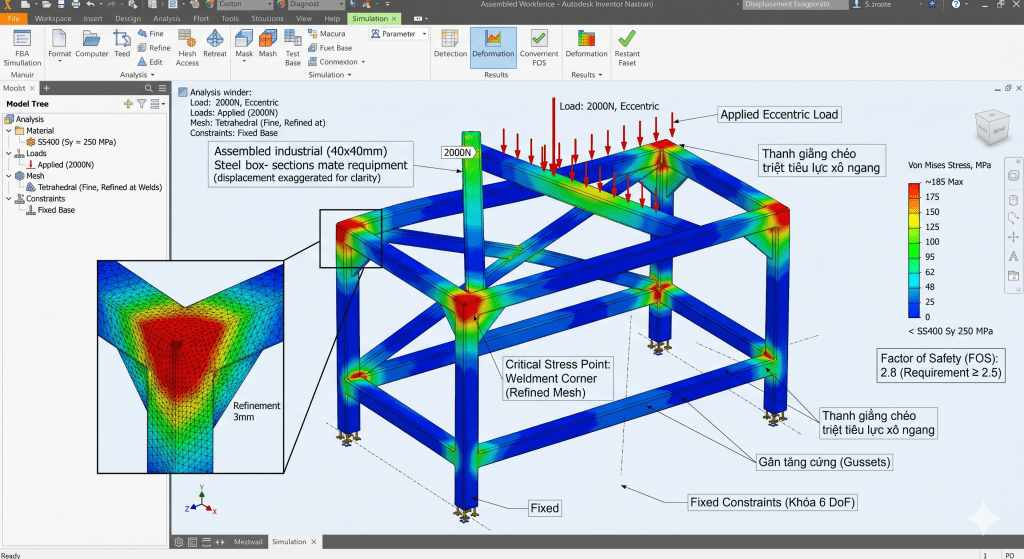

1. Ứng suất Von Mises ($\sigma_v$): Vị trí cảnh báo đỏ thường nằm tại ngã ba mối hàn. Nếu $\sigma_v > S_y$, khung sẽ biến dạng dẻo vĩnh viễn.

2. Hệ số an toàn (FOS): Tính bằng $FOS = S_y / \sigma_v$. Đối với bàn thao tác dùng trong công nghiệp nặng, yêu cầu $FOS \ge 2.5$.

5. Giải pháp tối ưu hóa kết cấu

Nếu FOS không đạt, không nên giải quyết bằng cách tăng đồng loạt độ dày thép hộp (gây tốn kém khối lượng vật tư). Giải pháp kỹ thuật đúng là:

• Thêm gân tăng cứng (Gussets) tại các góc vuông chịu cắt.

• Thay đổi biên dạng thép tại các dầm chịu uốn chính.

• Bổ sung thanh giằng chéo để triệt tiêu lực xô ngang.

Đánh giá kỹ thuật dành cho sinh viên:

• Câu hỏi: Giải thích hiện tượng tập trung ứng suất (Stress Concentration) tại các góc cạnh sắc nhọn của khung hàn và cách xử lý trên file CAD trước khi chạy FEA.

• Thực hành: Thiết lập cụm lắp ráp (.iam) khung thép hộp 40x40x1.2mm. Đặt tải tĩnh 2000N lệch tâm, chạy mô phỏng và xuất báo cáo HTML.
