Phân tích các yêu cầu kỹ thuật theo tiêu chuẩn ISO 14644 trong thiết kế thiết bị lưu trữ phòng sạch

Tóm tắt (Abstract):

Phòng sạch (Cleanroom) là môi trường sản xuất đặc thù, nơi nồng độ hạt lơ lửng trong không khí được kiểm soát nghiêm ngặt. Việc thiết kế và chế tạo các thiết bị phụ trợ lưu trữ đóng vai trò then chốt trong việc ngăn chặn lây nhiễm chéo. Bài viết này phân tích các yêu cầu cơ học, khí động học và vật liệu dựa trên tiêu chuẩn ISO 14644, tập trung vào mô hình lưu trữ đồ bảo hộ công nhân.

1. Đặt vấn đề: Nguồn phát sinh hạt bụi và vai trò của thiết bị lưu trữ

Trong các nhà máy bán dẫn, dược phẩm hay quang học, con người và trang phục bảo hộ là hai nguồn phát sinh hạt bụi vi mô lớn nhất. Do đó, quy trình thay đồ và lưu trữ đồ bảo hộ trước khi bước vào khu vực sản xuất (Air-lock area) yêu cầu các thiết bị lưu trữ chuyên dụng. Một chiếc tủ đựng đồ dân dụng thông thường sẽ trở thành “ổ” tích tụ bụi và vi khuẩn. Thiết kế một hệ thống tủ quần áo phòng sạch đòi hỏi kỹ sư phải kết hợp giữa kiến thức vật liệu và cơ học lưu chất.

2. Tiêu chuẩn ISO 14644 và bài toán lựa chọn vật liệu

Tiêu chuẩn ISO 14644 phân loại phòng sạch dựa trên số lượng và kích thước hạt (từ 0.1 µm đến 5.0 µm) trong một mét khối không khí. Để đáp ứng môi trường từ Class 8 xuống Class 1, vật liệu chế tạo phải đáp ứng ba tiêu chí:

• Không tự phát sinh hạt bụi do ma sát hoặc lão hóa.

• Không phản ứng hóa học với các chất khử trùng mạnh.

• Bề mặt có độ nhám cực thấp để ngăn vi sinh vật bám dính.

Chính vì vậy, Thép không gỉ (Inox 304 hoặc 316L) là vật liệu duy nhất được ưu tiên. Khác với các dòng tủ sắt sơn tĩnh điện, các loại tủ inox dùng trong phòng sạch yêu cầu bề mặt phải được xử lý đánh bóng điện hóa (Electropolishing) hoặc đánh sọc Hairline/No.4 với độ nhám bề mặt ($R_a$) < 0.8 µm.

3. Nguyên tắc thiết kế cấu trúc cơ khí

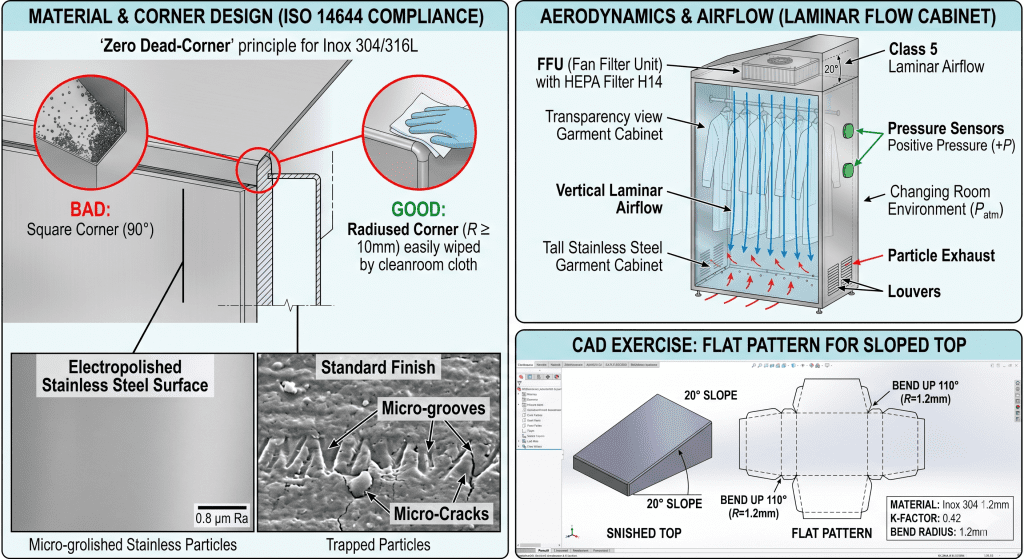

Sinh viên kỹ thuật khi triển khai bản vẽ thiết bị phòng sạch cần tuân thủ triệt để các nguyên tắc “Zero Dead-Corner” (Không có góc chết):

• Thiết kế mái vát (Sloped Top): Tủ phòng sạch không bao giờ có nóc phẳng vuông góc. Nóc tủ thường được chấn vát một góc từ 15° đến 30°. Cơ học thiết kế này lợi dụng trọng lực để ngăn chặn hạt bụi lắng đọng, đồng thời ngăn công nhân tận dụng nóc tủ để đặt đồ vật sai quy định.

• Bo tròn góc cạnh (Radiused Corners): Các mép chấn góc cần có bán kính lượn (Radius) đủ lớn. Các góc nối bên trong tủ không được vuông 90° để dễ dàng dùng khăn lau tiệt trùng tiếp cận được mọi điểm.

• Xử lý mối hàn vi sinh: Trong liên kết hàn TIG tấm mỏng, thợ hàn cần sử dụng khí bảo vệ Argon và hàn ngấu hoàn toàn. Đặc biệt, mối hàn phải được mài phẳng và đánh bóng đồng đều với bề mặt vật liệu gốc để loại bỏ hoàn toàn bavia hoặc bọt khí siêu nhỏ – nơi vi khuẩn có thể cư trú.

4. Ứng dụng dòng khí màng (Laminar Airflow) trong lưu trữ tủ

Đối với các tủ lưu trữ quần áo sạch mức độ cao (Class 100 / ISO 5), kỹ sư sẽ tích hợp thêm hệ thống FFU (Fan Filter Unit) bao gồm màng lọc HEPA/ULPA ở trên nóc tủ.

Về mặt động lực học lưu chất, quạt hút khí từ bên ngoài, ép qua màng lọc HEPA để tạo ra dòng khí màng chảy dọc từ trên xuống dưới (Vertical Laminar Flow). Dòng khí này liên tục “rửa” qua bề mặt quần áo treo bên trong và đẩy các hạt bụi thoát ra qua các rãnh chớp (Louver) ở đáy tủ, duy trì áp suất dương (+) nhẹ bên trong tủ so với môi trường bên ngoài.

5. Kết luận

Việc thiết kế thiết bị phòng sạch không dừng lại ở việc cắt và chấn kim loại, mà là bài toán kiểm soát vi sinh và vi hạt. Việc nắm vững các tiêu chuẩn như ISO 14644, GMP kết hợp với phần mềm CAD 3D sẽ giúp sinh viên chế tạo và kỹ sư thiết kế tạo ra những sản phẩm cơ khí giá trị cao, đáp ứng được các ngành công nghiệp mũi nhọn.

Đánh giá kỹ thuật dành cho sinh viên:

• Câu hỏi thảo luận: Tại sao áp suất bên trong không gian chứa của tủ trang bị màng lọc HEPA phải luôn lớn hơn áp suất môi trường bên ngoài phòng thay đồ (áp suất dương)? Nếu xảy ra sụt áp thì hệ quả là gì?

• Bài tập thực hành: Sử dụng phần mềm CAD (AutoCAD/Inventor/Solidworks), hãy thiết kế biên dạng trải phẳng (Flat Pattern) của nóc vát chóp tủ Inox, trong đó xác định đường chấn (Bend Line) và hệ số K-Factor áp dụng cho Inox 304 dày 1.2mm.
