Nghiên cứu động học phân luồng và kỹ thuật chế tạo thiết bị lưu trữ khu vực Gowning Room

Tóm tắt (Abstract):

Khu vực thay đồ (Gowning Room) là điểm giao cắt tới hạn, nơi có nguy cơ lây nhiễm chéo cao nhất trước khi nhân sự bước vào phòng sạch (Cleanroom). Bài nghiên cứu phân tích các yêu cầu kỹ thuật trong việc thiết kế vách ngăn vật lý (Step-over bench), cơ cấu lưu trữ vi sinh và phương pháp xử lý bề mặt kim loại tấm đối với các thiết bị như tủ giày và trạm cấp phát vật tư y tế.

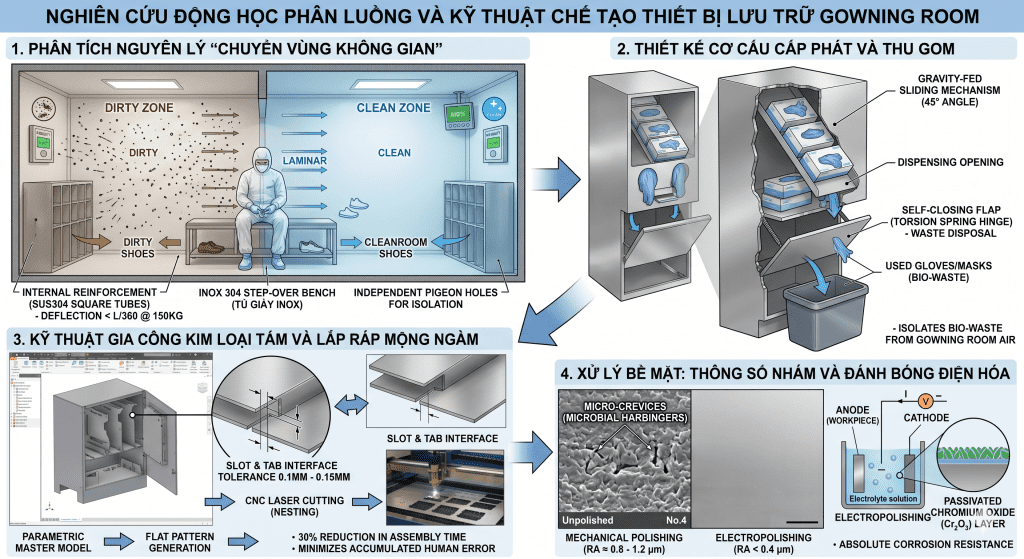

1. Phân tích nguyên lý “Chuyển vùng không gian” (Zone Transition)

Trong thiết kế Layout phòng sạch, sự phân tách giữa vùng “Bẩn” (Dirty Zone) và vùng “Sạch” (Clean Zone) phải được thực thi bằng các rào cản vật lý. Các kỹ sư thường thiết kế tủ giày inox phòng sạch không chỉ để lưu trữ mà còn đóng vai trò như một băng ghế chuyển tiếp (Step-over bench).

Cơ học của tủ phải chịu được tải trọng động lực học khi công nhân ngồi lên để thay giày. Kết cấu khung xương bên trong thường được gia cố bằng các thanh giằng thép hộp inox 304, tính toán độ võng tối đa không vượt quá $L/360$ dưới tải trọng điểm là $150 kg$. Tủ thường được thiết kế thành các ô độc lập (Pigeon holes) giúp phân lập giày cá nhân và giày phòng sạch, hạn chế sự bay hơi của các hạt bụi và bào tử nấm.

2. Thiết kế Cơ cấu cấp phát và Thu gom (Dispensing & Disposal Mechanisms)

Các vật tư tiêu hao như găng tay, mũ trùm tóc, khẩu trang cần có thiết bị cấp phát chuyên biệt để tránh việc công nhân phải chạm tay trực tiếp vào hộp đựng. Thiết kế cơ khí của một chiếc tủ găng tay phòng sạch thường kết hợp hai chức năng:

• Cửa cấp phát phía trên: Sử dụng cơ cấu rãnh trượt góc nghiêng 45° lợi dụng trọng lực (Gravity-fed) để hộp găng tay luôn trượt về phía trước mặt cắt lỗ rút.

• Cửa thu gom rác phía dưới: Trang bị nắp lật tự động đóng (Self-closing flap) với bản lề tích hợp lò xo xoắn, giúp cách ly hoàn toàn rác thải sinh học đã qua sử dụng khỏi môi trường không khí chung.

3. Kỹ thuật gia công kim loại tấm và Lắp ráp Mộng Ngàm (Slot & Tab)

Để tạo ra các khối tủ có độ chính xác hình học cao mà không bị biến dạng nhiệt do quá trình hàn, kỹ thuật thiết kế tham số (Parametric Design) trên môi trường 3D CAD (như Autodesk Inventor) được áp dụng triệt để.

Đặc biệt, trong việc chế tạo các vách ngăn của tủ giày và tủ găng tay, các kỹ sư ưu tiên sử dụng phương pháp liên kết mộng ngàm (Slot and Tab). Thay vì phải dùng đồ gá cồng kềnh, các tấm inox chấn gập (Sheet Metal) sẽ tự động khớp vào nhau qua các khe hở được tính toán dung sai chặt chẽ ($0.1mm – 0.15mm$). Việc xuất trực tiếp mô hình Master Model thành các file trải phẳng (Flat Pattern) cho máy cắt Laser CNC giúp rút ngắn 30% thời gian gia công và giảm thiểu hoàn toàn sai số tích lũy do con người trong môi trường lắp ráp (.iam).

4. Xử lý bề mặt: Thông số Nhám bề mặt ($R_a$) và Đánh bóng điện hóa

Mọi thiết bị đưa vào khu vực Gowning Room phải đạt chuẩn độ nhám bề mặt. Bề mặt inox thông thường chứa các vi rãnh (Micro-crevices) mà mắt thường không thấy được, nhưng dưới góc độ vi sinh, đó là nơi trú ngụ của hàng triệu vi khuẩn.

• Đánh bóng cơ học: Đạt độ bóng Hairline hoặc No.4 (độ nhám $R_a \approx 0.8 – 1.2 \mu m$).

• Đánh bóng điện hóa (Electropolishing): Đối với cấp độ phòng sạch cao (Class 100), tủ cần được ngâm trong bể dung dịch axit dưới tác dụng của dòng điện một chiều. Quá trình này bóc tách lớp kim loại bề mặt ở cấp độ ion, san phẳng các đỉnh nhấp nhô vi mô, đưa độ nhám $R_a$ xuống dưới $0.4 \mu m$ và tạo ra một lớp màng thụ động Chromium Oxide ($Cr_2O_3$) chống ăn mòn tuyệt đối.

5. Kết luận

Tủ giày và tủ găng tay inox không phải là thiết bị nội thất thông thường, mà là các “công cụ y sinh” (Biomedical tools) kiểm soát lây nhiễm. Đối với sinh viên cơ khí, việc thành thạo cách ứng dụng các thông số dung sai, kỹ thuật hàn vi sinh và tiêu chuẩn bề mặt kim loại là điều kiện tiên quyết để tham gia vào chuỗi cung ứng sản xuất thiết bị phòng sạch.

Đánh giá kỹ thuật dành cho kỹ sư:

• Câu hỏi thảo luận: Khi thiết kế cơ cấu nắp lật tự đóng cho tủ thu gom rác phòng sạch, tại sao phải tính toán lực cản khí động học của nắp khi đóng để tránh hiện tượng dội ngược luồng khí (Backdraft)?

• Bài tập thực hành: Mở phần mềm CAD 3D, tạo một chi tiết kim loại tấm dày 1.2mm. Hãy thực hành tạo lệnh cắt Slot và thiết kế một Tab tương ứng có khe hở hở dọc (Clearance) là 0.1mm. Chú ý tạo các góc bo (Dogbone) tại các cạnh của Slot.
